Hallo Modellbaufreunde,

ich hoffe Ihr hattet alle ein geruhsames Weihnachtsfest.

Nachdem ich die Elektrolok EP09 soweit fertiggestellt habe (bis auf ein paar Abschlußbilder), habe ich beschlossen, den Kölner Dom weiterzubauen. Dieser ist bestimmt schon einige mal in irgend einem Forum beschrieben worden. Aber, ich denke, es gibt immer etwas zu berichten.
Also, wenn Interesse besteht, berichte ich hier vom Baufortschritt am Kölner Dom.
Im ersten Bauabschnitt bin ich bis der Baugruppe 62 gekommen, heißt bis zu den beiden Türmen. Die nächsten Baugruppen beinhalten nun diverse Pfeiler und kleinere Türmchen.
Zuerst kommen die Eckpfeiler 63 bis 73 an die Reihe.




Im ersten Bild sind die vorgefertigten Pfeiler zu sehen. Im nächsten Bild der Ort an welchem die Pfeiler angebracht werden sollen.



Und im nächsten dann die angeklebten Pfeiler 63 bis 73.


Weiter geht es anschließend mit weiteren schmalen Pfeilern (Baugruppe 74 bis 79), welche noch im unteren bereich der Türme angebracht werden






Auf diesem Bild sind auch noch die weißen Stellen für die nächsten Eckpfeiler (Baugruppe 80 bis 85) zu sehen.
Diese folgen allerdings erst im nächsten Jahr.

Für dieses Jahr beende ich die Modellbausaison.
Ich wünsche allen Modellbaufreunde einen guten Start in das Jahr 2010

Also bis Anfang des nächsten Jahres

Peter

Hi Peter
Klar wollen wir was über den Bau Deines Kölner Doms erfahren.
Immer schön, wenn Du was baust und noch schöner, wenn Du uns hier im Forum am Bau teilhaben lässt.

Wünsche Dir auch einen guten Rutsch

Grüße
Peter Milla

Hi Peter

Es ist schön mal wieder so ein imposantes Modell beim wachsen zuzusehen.
Ich bin auf jeden Fall dabei
Die "Pfeilerschlacht" erinnert mich verdammt an Notre Dame de Paris, da gab es auch jede Menge davon.

Ich wünsch dir einen unfallfreien Rutsch ins neue Jahr

Tschau
Virgilia

Hallo Peter!

Es hat sich also wieder gelohnt, hier in dieses Forum zu schauen.

Dein Projekt interessiert mich ungemein,
habe ich mich doch noch nie an dieses Referenzmodell
für gotische Kathedralen gewagt.

Thomas Pleiner - der "Häuptling" des Nachbarforums - hat mit diesem Modell
gezeigt, wie die filigrane Struktur der gotischen Bauten wenigstens in Ansätzen
befriedigend umzusetzen ist.

Für den Fortgang Deines Baus wünsche ich Dir viel Erfolg!

Gruß

Adolf

Hallo Modellbaufreunde,

ich hoffe Ihr hatte alle einen gelungenen Start ins Neue Jahr.
Es freut mich sehr, dass Interesse am Bau des Kölner Doms besteht. Werde somit mit dem Baubericht fortfahren. Wie schon Ende letzten Jahres geht es mit weiteren Pfeilern weiter.

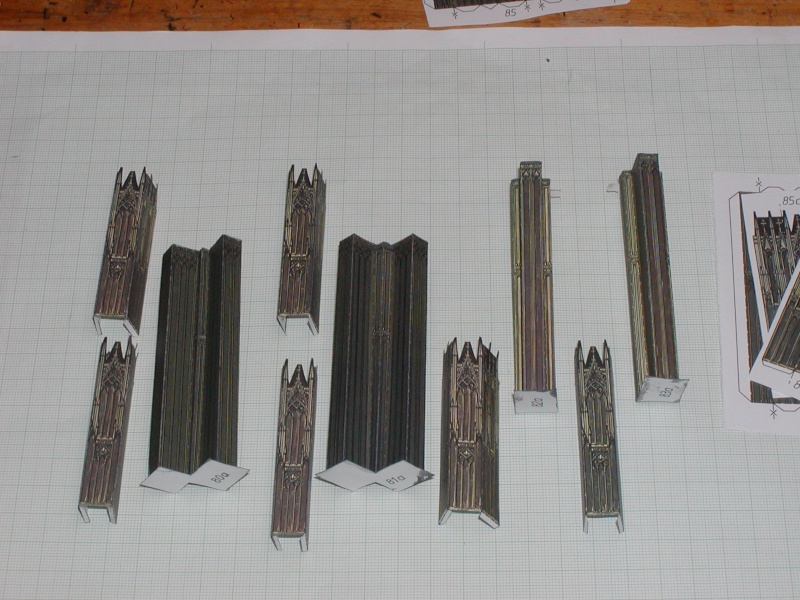

Es folgen jetzt die Baugruppen 80 bis 86. Hier zuerst die vorgefertigten Teile:



Und hier die Pfeiler an den beiden Türmen angebracht:

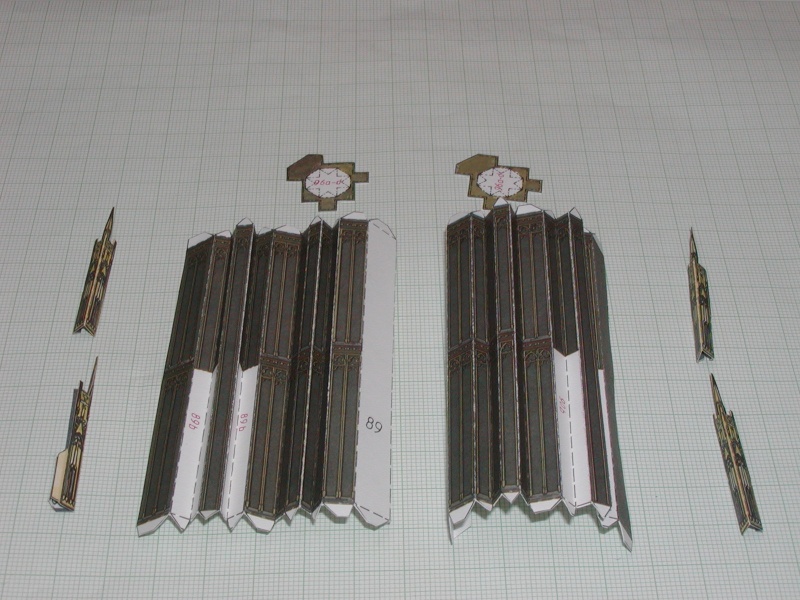

Danach folgt die nächste Pfeilergruppe 87 bis 92. Auch hier zuerst die zum Teil vorbereiteten Teile:



Immerhin haben die 6 Pfeiler jeweils 13 (dreizehn) Faltungen. Das ist schon eine ziemliche Fummelei.



Entgegen der Bauanleitung setze ich die ober Abdeckung (a) nicht auf die geschlossenen Pfeiler. Ich klebe diese zuerst an den Türmen an, damit man besser korrigieren kann.



Auf dem für heute letzten Bild sind alle Pfeiler der Baugruppe 87 bis 92 an den Türmen angebracht.



So, das wär’s für heute. Bis zum nächsten mal,

Euer Peter aus Freinsheim

Hi Peter
wunderbare Bilder die Du gemacht hast.
Der sieht ja richtig hammergut aus.
Da freu ich mich auf mehr.

Grüße
Peter

sieht sehr gut aus.Einfach klasse,wie das original,aber die haben glaube ich jahrzehnte gebraucht.

Einfach sehr gut und es freut einen jedesmal Stück für Stück zu betrachten.

Möge Dir der Kleber nicht ausgehen.

Gruß
Martin

Hallo Peter,

eine Kirche, das sehe ich mir immer gerne an. Bei den ganzen Pfeilern und Verstrebungen stelle ich mir immer vor das man sich "zu Tode faltet". Und wehe man hat mal was schief geritzt, dann geht gar nichts mehr.

Wünsche Dir gutes Gelingen.

Gruss, Stephan

Hallo Peter,

das Modell finde ich Klasse. Das wäre auch was für mich. Ich werde Dir mit Begeisterung zusehen.

Viel Spaß

Gruss Nicole

Hallo Peter!

Weiterhin verfolge ich Deinen Baubericht mit großem Interesse.

Könntest Du einmal eine Aufnahme in der Totalen machen,
damit man sich besser eine Vorstellung über die Größe des Modells
machen kann?

Gruß

Adolf

Hallo "Dombaumeister",

ich bin ganz aus dem Häuschen!!! Warum???

Tja, die Sache ist die: Den Bogen vom Kölner Dom habe ich unter dem Weihnachtsbaum gefunden. War ne echt tolle Überraschung. Allerdings gibt es kaum gute Veröffentlichungen über den Bau. Gleichwohl Bildmaterial von fertig gestellten Modellen.

Und dann in "meinem" Forum ein so toller Baubericht mit diesen Spitzenfotos!!!

Na wenn das nichts ist!!!! Ich sage danke dafür und werde ein sehr aufmerksamer Beobachter sein.

Grüsse

XEDOS

Hallo Modellbaufreunde,

es freut mich sehr, dass der Dom einen solchen Zuspruch findet. Dies gibt Auftrieb für den weiteren Bau.
Hallo Stephan, Du hast schon recht mit dem „zu Tode falten“. Man muss schon ziemlich aufpassen. Dies zeigen auch die nächsten Baugruppen 93 bis 95.

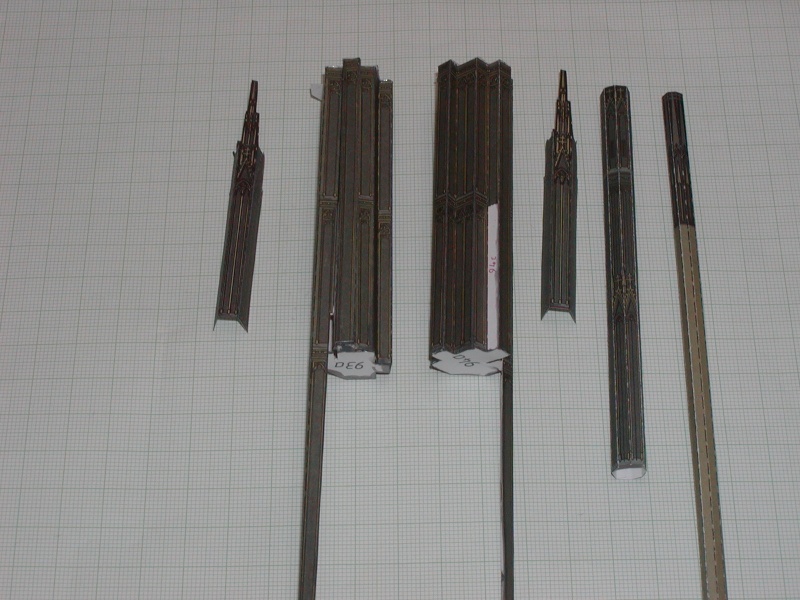

Die beiden Pfeiler 93 und 94 haben ebenfalls 13 Faltungen und gehen noch über mehrere Etagen. Ich habe den unteren Winkel mit Kartonstreifen verstärkt, damit man dieses Teil besser ankleben konnte. Die beiden Pfeilerelemente wurden am Übergang der Türme zum Kirchenschiff angebracht.



Der Pfeiler 95 wurde am rechten Turm seitlich angeklebt.

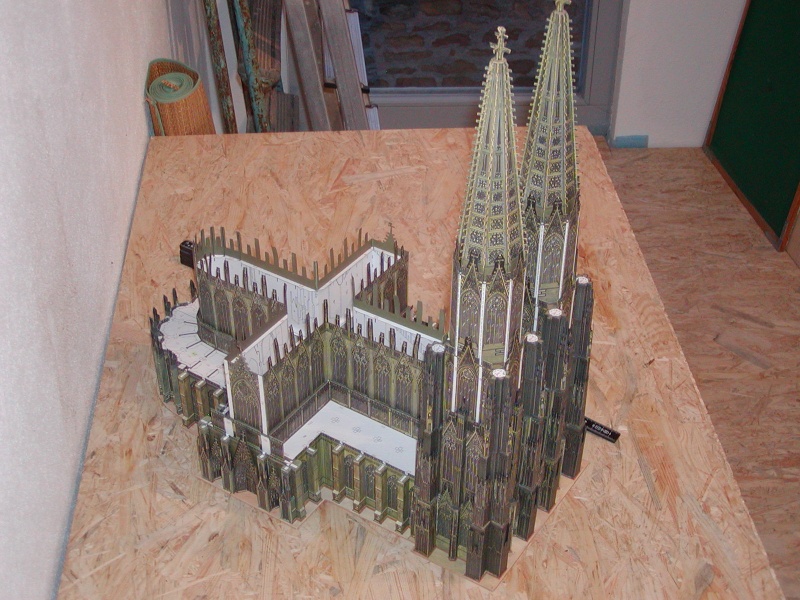

Hallo Adolf, ich komme Deinem Wunsch gerne nach, mit ein paar Bilder in der Totalen.









Hier noch etwas Statistik: Von den ca. 770 Teilen habe ich bisher 320 Teile verbaut. Die große Masse kommt als noch.

Hallo Xedos, ich wünsche Dir viel Erfolg und Spaß mit Bogen des Kölner Doms.

So, das war’s mal wieder für heute.

Gruß Peter

Hallo Peter!

Gerade die Mischung aus Detail- und Gesamtaufnahmen
lassen für mich dieses wunderschöne Modell zu etwas Besonderem werden.
Danke, dass Du meiner Bitte nachgekommen bist.

Deine Akribie und Ausdauer im Bau dieses Modells begeistern mich.
Wann hat man schon 'mal das Glück, den Kölner Dom als Kartonmodell
in so gekonnter Ausführung zu sehen?

Gruß

Adolf

Hallo Modellbaufreunde,

ich hatte zum Einen eine kurze Auszeit beim Bau des Doms genommen. Zum Anderen hatte ich einen ziemlichen Kampf (Krampf) mit den Pfeilern 96, 97 und 98.
Zuerst zu der Baugruppe 96:


Bei den acht Pfeilern / Türmchen war doch einiges auszuschneiden und zu falten.



Bei dieser Baugruppe waren drei Pfeiler ineinander zu schieben. Damit der innere viereckige Pfeiler auch einigermaßen mittig ist, habe ich oben und unten „Abstandshalter“ (dies sind die grauen Scheiben) angebracht


Um diese acht Pfeiler kommen noch Ummantelungen mit je dreizehn Falzen. Hier zeigt sich auf alle Fälle der Effekt des Kantenfärbens.


Also, die Zeit sollte man sich bei einem solchen Modell auf alle Fälle nehmen und die Kanten einfärben.
Eigentlich sollen nun die acht Pfeiler an den Ecken der beiden Türme angebracht werden. Aber die nächsten beiden Pfeiler 97 und 98 kämen dann zwischen die Eckpfeiler. Ich habe mich entschlossen zuerst die sechzehn „Monsterpfeiler“ anzubringen.


Ich spreche deshalb von Monsterpfeiler, denn bei einer Länge von 220 mm, dann noch über drei Etagen anzukleben, das ist schon eine gewisse Herausforderung. Hier hätte man gut daran getan, die Pfeiler zu trennen und den unteren Teil beim Bau des betreffenden Turmbereichs anzubringen.



Auch das Anbringen der jeweils vier Eckpfeiler (96) war nicht ganz so einfach. Hier wäre eine entsprechende „Bodenplatte“ von Vorteil. Man könnte dann die Pfeiler vormontieren und dann die ganze Einheit am Turm ankleben. Für mich waren diese Teile mit das schwierigste was ich bisher verbaut habe.
Also, ich denke, der Kölner Dom ist nicht als Einsteiger-Modell geeignet.

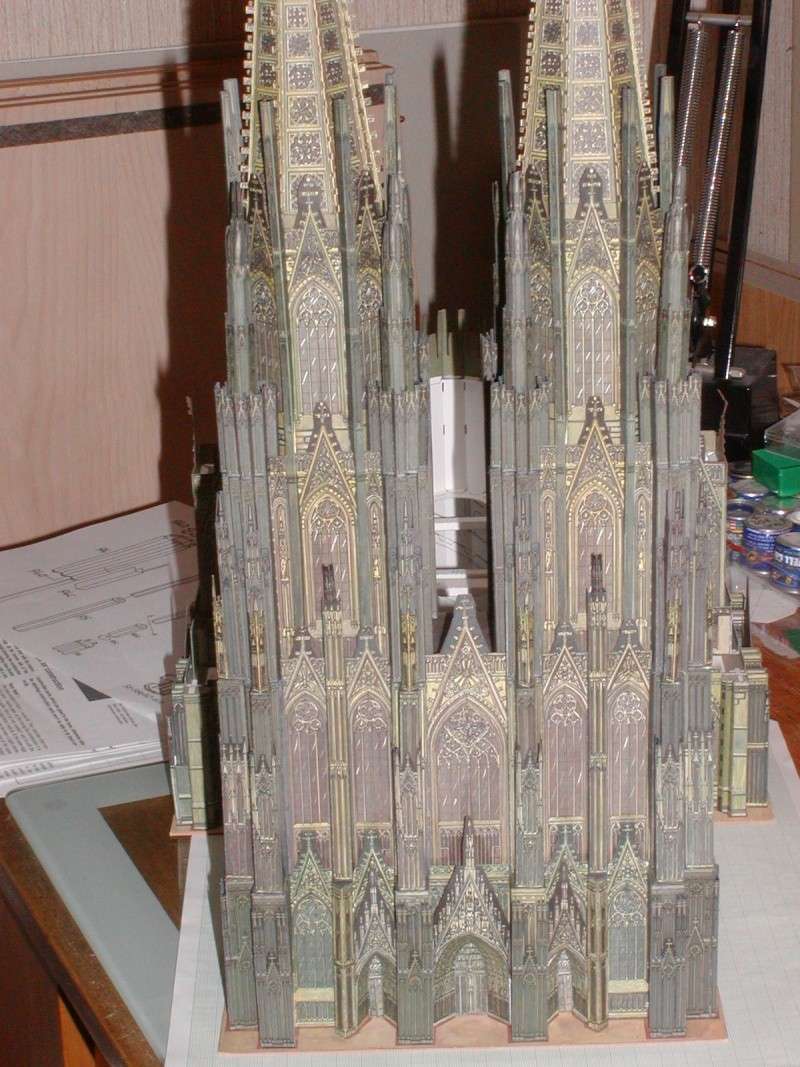

Aber, ich habe die Hürde überwunden und weiter geht es demnächst mit den Dacheinbauten. Hier, zum heutigen Abschluss noch eine „Front-Aufnahme“ der beiden Türme.



Gruß Peter

Hallo Peter
Schön, wieder was von Dir zu hören.
Früher als ich noch arbeiten ging, haben wir uns oft gesehen und auch manchmal ein Schwätzchen gehalten.
Solches vermisse ich sehr Zuhause.
Die Arbeit fehlt mir nicht, nur die netten Kollegen, zu denen ich Dich auch gezählt habe.
Wunderschönes Modell das Du baust.

Grüße
Peter

Hallo Zusammen,

der Bau geht weiter mit dem Dachaufbau. Zuerst wird die Dachhälfte Baugruppe 99 für das Querschiff angebracht. Hierbei habe ich eine Änderungen vorgenommen.
Ich habe Querstreben von unten in das Querschiff eingeklebt, damit dieses etwas stabiler wird.



Auch habe ich das Dach selbst im Mittelbereich mit Karton verdickt und innen zusätzlich zwei Giebelhälften eingesetzt.





Im Hintergrund sieht man die Baugruppe 100. Das Dach für das Längsschiff. Auch dort habe ich Änderungen vorgenommen. Aber dazu kommen wir gleich. Zuerst ein Bild des eingeklebten Dachs auf dem Querschiff.


Hier kann man auch die eingeklebten Streben im Längsschiff erkennen. Die vordere Dachhälfte des Längsschiffs habe ich nochmals geteilt. Denn das Dach erstreckt sich von der Vorderseite zwischen den Türmen bis zum Querschiff. Also habe ich das Dach 100 etwa 10 mm hinter den Türmen durchgeschnitten und mit einer Klebelasche versehen.



Desweiteren habe ich die vordere Dachhälfte mit Karton verdickt und ebenfalls mit einen Giebel versehen.
Dadurch war das einsetzen dieser Dachhälfte zwischen den Türmen verhältnismäßig einfach.



Auch das anschließende einsetzen der zweiten Dachhälfte war einfach zu bewerkstelligen.




So, das war es mal wieder für heute. Das nächste mal geht es noch mit dem Dach im Chorbereich weiter.
Gruß Peter

Na dann hören wir ja bald die Englein singen

Ein wirklich sehr wundervoll gebautes modell.
Begeisterung pur.War erst 2 mal im leben im Dom gewesen.
Fertigst Du auch die Käfige an?

gruß
martin

Hallo Modellbaufreunde,
hallo Martin,

im Gegensatz zu Dir war ich noch nie im Kölner Dom. Ich weiß auch ehrlich gesagt nicht, was Du mit den „Käfigen“ meinst? Vielleicht kannst Du mich etwas aufklären. Bis dahin mache ich schon mal mit den Dachaufbauten weiter.
Wie bereits erwähnt, ging es mit dem Dach über dem Chorbereich weiter:



Als nächstes kam das Türmchen (Baugruppen 102 bis 104) an die Reihe, welches auf die gekreuzten Dächer Platz finden wird. Dazu war zuerst das Achteckprofil (Baugruppe 102) zu schließen.

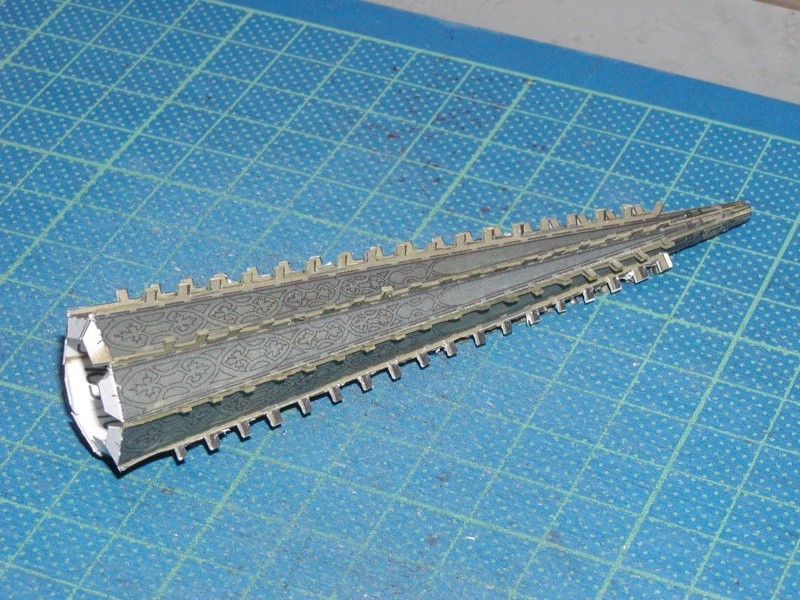

Die Turmspitze wurde aus acht Segmenten zusammengesetzt. Dabei habe ich zuerst jeweils zwei Segmente miteinander verklebt und die Zwischenräume ausgestochen:



Nachdem die Kanten eingefärbt waren wurden anschließend wiederum zwei Baugruppen miteinander verklebt.



Und diese beiden Gruppen wurden wiederum zusammengesetzt und schließlich zur Turmspitze verschlossen.



Danach wurde die Spitze in das Achteckprofil des Turms eingeklebt und diese Einheit dann auf der Dachkreuzung angebracht:



Weiter geht es mit den Dachbereichen am Quer- bzw. den seitlichen Längsschiffe. Bei diesem Dachbereich sind auch Gauben (Baugruppe 105) mit anzubringen.



Wichtig ist hier, dass man zuerst die Dachhälfte am Querschiff (im Bild links zu sehen) anbringt, danch die Dachhälfte des Längsschiffs:





Danach kommt die gegenüberliegende Seite mit der Baugruppe 106 an die Reihe:

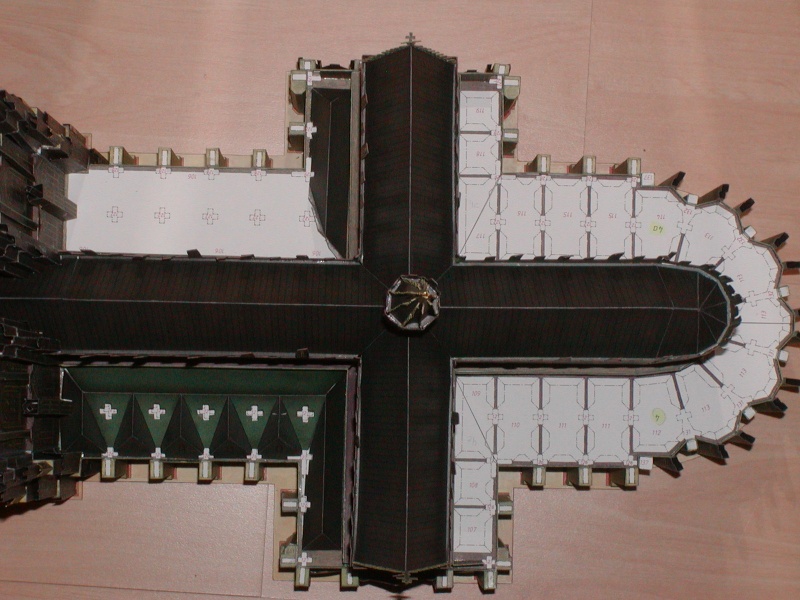

Und zum heutigen Abschluss noch zwei Bilder mal ganz von oben herab:





So, das wär‘s mal wieder gewesen. Also bis demnächst
Peter

Mein Gott Peter...
Das ist enorm! Allein das fisselige Auschneiden ohne Ende und dann noch hin und her falten.
Vom vorherigen Kanntenfärben mal ganz zu schweigen! Allerdings meisterst Du diese Sisyphusarbeit mit der gehörigen Portion
Geduld und Ausdauer. Und das Resultat kann sich wahrhaft sehen lassen.
Gruß aus Iserlohn, Renee

Hallo Peter Herder
Ich habe am vergangenen Donnerstag den Kölner Dom als Modell in Karlsruhe gesehen und war begeistert von diesem Modell.
Aber es kommt noch viel Geduldsarbeit auf Dich zu.
Hier das Bild von Karlsruhe.

Kölner Dom gebaut von Karl Ochs aus Frankfurt


Grüße
Peter
