BeitragThema: Kirow-Klasse "Pjotr Welikij" 1:100   Do 2 Jun 2011 - 12:42

[b]Hallo Modellbauer!

Vor etwa 2 Monaten habe ich mit Planung und Bau dieses schönen Schiffes begonnen.

Ich stelle erstmal ein paar Bilder vom Original und eines Modells vor
damit Ihr einen Eindruck bekommt.

Ein wunderbares Modell eines russischen Bastlers.

Brücke,Mast und Schornstein.

Die typischen Pyramidenmasten,Unmengen an Radar und Sensoren.

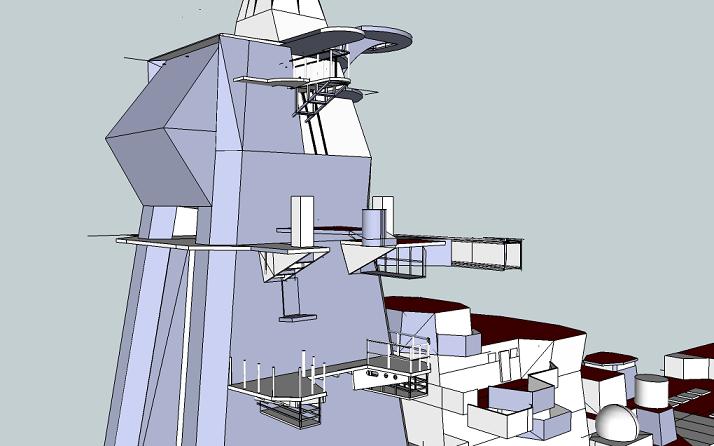

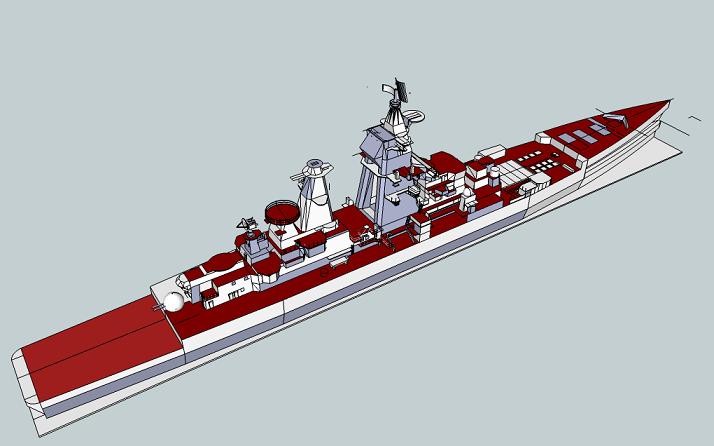

Nachdem ich etliche Fotos,Zeichnungen usw gesammelt hatte,wie immer erstmal ein
Computermodell,um Abmessungen und Proportionen hinzubekommen.







Diesmal wird es ein Wasserlinienmodell,bei der Scharnhorst war der Unterwasserrumpf schon langweilig
das erspare ich mir dieses Mal.

Bodenplattte,erste Spanten.

Im 45 mm Abstanmd Spanten,Spanten,Spanten


Endlich steht der Papprumpf,die Aufbauten nehmen Gestalt an.
Stolze 2,5 Meter hat das Teil.

Noch sind die Aufbauten abnehmbar,das erleichtert die Arbeit.



Ich habe mal die Sovy daneben gestellt:

Soweit erstmal
Uwe
Nach oben Nach unten
Millpet
Admin
Admin
avatar

Männlich Anzahl der Beiträge : 15650
Arbeit/Hobbies : keine, genug
Laune : mal so, mal so
Anmeldedatum : 26.12.07

BeitragThema: Re: Kirow-Klasse "Pjotr Welikij" 1:100   Fr 3 Jun 2011 - 18:36

Hallo Uwe
Kennst Du diesen Bauplan?

Ein Bauplan in 1:200 in 1:350 und auch in 1:100
Es ist alles drin was man braucht um die Kirow zu bauen.

Grüße
Peter
Nach oben Nach unten
http://www.modellbauer.forum-aktiv.com
Uwe1959
Modellbauer
Modellbauer
avatar

Männlich Anzahl der Beiträge : 80
Arbeit/Hobbies : Selbstständig/ Modellbau
Laune : immer gut drauf
Anmeldedatum : 16.08.09

BeitragThema: Re: Kirow-Klasse "Pjotr Welikij" 1:100   So 21 Okt 2012 - 10:04

Guten Morgen allerseits
Viel Zeit ist vergangen,aber nachdem mein Bastelzimmer endlich fertig ist,gehts am großen Peter weiter.

Endlich mal Platz zum Werkeln,wirkt noch etwas kahl,mittlerweile hängen überall Bilder
oder Pläne an den Wänden.


Das Achterdeck,noch als Pappschablone.

..und beplankt,immerhin eine Fläche von ca 27 x 40 cm


Auch der Bug ist in Arbeit,kostet einige Arbeit die Wölbungen auszuarbeiten.
Bis bald
Uwe
Nach oben Nach unten
Millpet
Admin
Admin
avatar

Männlich Anzahl der Beiträge : 15650
Arbeit/Hobbies : keine, genug
Laune : mal so, mal so
Anmeldedatum : 26.12.07

BeitragThema: Re: Kirow-Klasse "Pjotr Welikij" 1:100   So 21 Okt 2012 - 10:57

Hallo Uwe
Das ist aber eine große Freude für mich, daß es hier mit diesem tollen Modell weiter geht.
Bin sehr gespannt was da auf uns zukommt.

Grüße
Peter
Nach oben Nach unten
http://www.modellbauer.forum-aktiv.com
Uwe1959
Modellbauer
Modellbauer
avatar

Männlich Anzahl der Beiträge : 80
Arbeit/Hobbies : Selbstständig/ Modellbau
Laune : immer gut drauf
Anmeldedatum : 16.08.09

BeitragThema: Re: Kirow-Klasse "Pjotr Welikij" 1:100   Fr 4 Jan 2013 - 9:26

Guten Morgen allerseits

So,jetzt ist es beruflich wieder ruhiger,ich habe wieder Muße zu Basteln.
Die Plattformen am Schornstein sind in Arbeit.

Ich kriege natürlich nicht jede Rundung am Mast hin,auch fehlt hier das Filigrane wie an Peters Supermodell.

Zuerst habe ich die Anbauhöhen ermittelt,dann mit einem 2mm Bohrer die Löcher für die Stützen gebohrt.

Die Plattformen gebaut,schleifen,mit Holzbeize einfärben,und die Stützen eingeleimt.

Sieht noch etwas unordentlich aus,die Plattformen müssen noch ausgerichtet werden.
Aus Zahnstochern werden die Leitern gebaut, .


Auch die Brückenaufbauten sind in Arbeit.
Hier sieht man wie die Reling gebaut wird.
Sind die Eingeleimten Streichhölzer getrocknet werden sie auf 13 mm Höhe geschnitten,dann der Handlauf aufgeleimt.Wenn das auch Stabil durchgetrocknet ist kommen die Zwischenstücke rein.
Ich kann keine 4-zügige Reling bauen,das sähe nach Mauer aus.

Nochmal ein "Gesamteindruck"Die Aufbauten sind nur lose aufs Deck gestellt,zum Bearbeiten nehme ich sie ab.
Die äusseren Aufbauten,die mit dem Rumpf verbunden sind kommen später dran.
Uwe
