 Preusische T3 1:22,5 gebaut von Gustibastler

Vorheriges Thema anzeigen Nächstes Thema anzeigen Nach unten
Gehe zu Seite : 1, 2, 3  Weiter
AutorNachricht
Gustibastler
V.I.P
V.I.P
avatar

Männlich Anzahl der Beiträge : 1305
Arbeit/Hobbies : Kartonbau/ Motorräder
Laune : Mal so mal so aber meistens Gut
Anmeldedatum : 03.01.08

BeitragThema: Preusische T3 1:22,5 gebaut von Gustibastler   Mo 19 Okt 2015 - 12:28

Hallo zusammen

Ich zeige euch den bau meiner Preusischen T3

Modellvorlage und Pläne (mit Orginalmaße)habe ich aus dem Netz

Die Teile vom Modell werden mit dem Lassercutter geschnitten

für die Lok verwende ich Hauptsächlich 1,5mm Graukarton

Der Schnitt
(Das Bild zeigt die 1. version, die im Bau gezeigten Teile sind schon die 2.mit veränderungen versehene Generation)



Der Rahmen

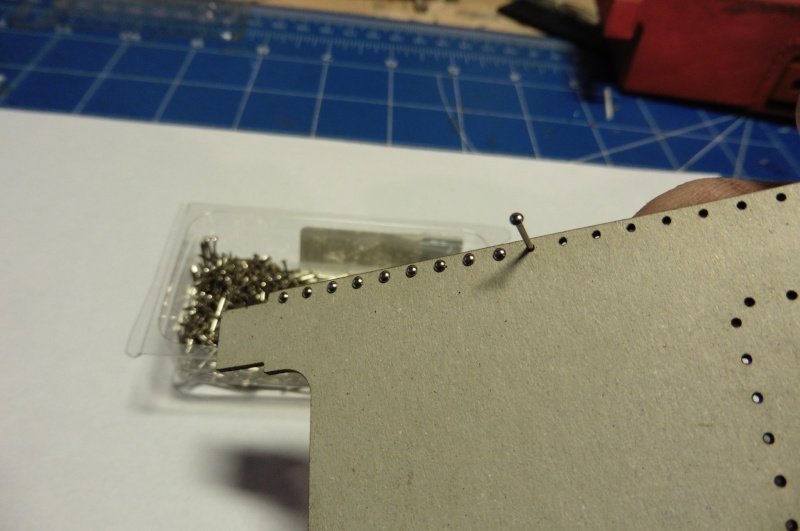

dieser hat für die Nieten 0,075mm vorgeschnittene Löcher die Nieten selbst haben einen Kopfdurchmesser von 1,8mm / Stieldurchmesser 0,08mm
dank der etwas kleineren Löcher haben sie gleich einen festen sitz

Die Nieten sind normalerweise  Nägel für Kleinbeschläge und Bilderrahmen und kommen aus dem Baumarkt



so jetzt erst mal ne ganze mänge stecken

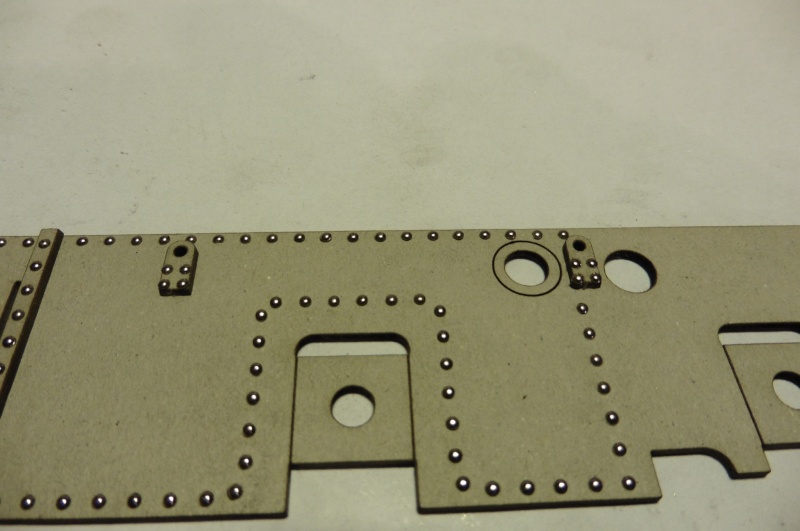

na von vorne sieht es schon mal gut aus



hi hi  Very Happy  hinten habe ich einen Igel



so nach dem der Dremel alles sauber abgeschnitten hat siehts scho besser aus

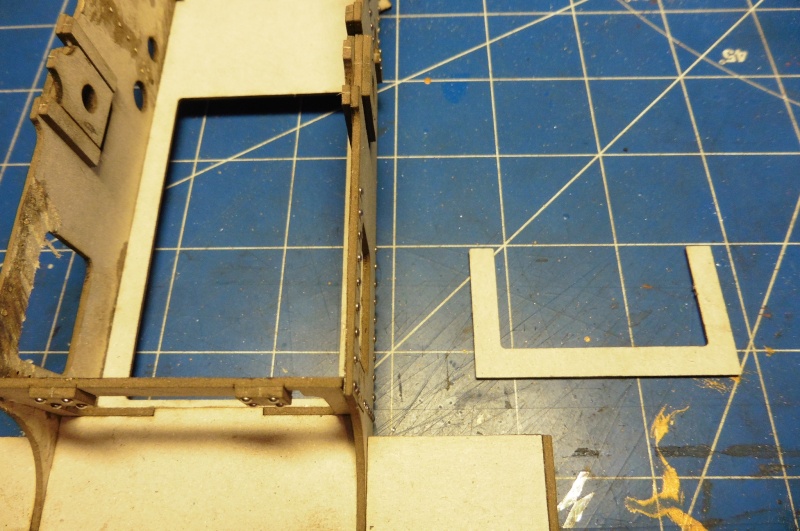

hier die nächsten Teile /aufkleben, Nieten stecken,mit Sek Kleber sichern,mit Dremel kürzen















im Heckteil vom Ramen sind auch noch welche drinn





obere Ramenplatte



so Seitenteile sind jetzt drann herrlich wie alle Teile zusammen passen wie ein 3D Puzle bedachtes Konstruieren zahlt sich aus





Halterungen für das Bremmsgestänge





zwischen den Achsen habe ich Holräume



die befülle ich mit Dekosteine aus dem 1Euro Laden







so alles voll und zu,noch ein paar Kleinteile



fertig





erste Grundierung ist aufgetragen (der dunklere Fleck vorne ist ein Schatten )

Nach oben Nach unten
bastelstephan
Moderator
Moderator
avatar

Männlich Anzahl der Beiträge : 1053
Arbeit/Hobbies : Modellbau, Heimwerken
Anmeldedatum : 29.10.14

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Mo 19 Okt 2015 - 16:30

Moin Gusti,

das mit den Nieten ist interessant - sieht eher aus wie ein Nagelbett Smile
Lackierst du mit Pinsel oder Luftpinsel?

_________________
Gruß

Stephan

--------------
Meine versemmelten Werke
http://modellbauer.forum-aktiv.com/f243-bastelstephan
Nach oben Nach unten
Gustibastler
V.I.P
V.I.P
avatar

Männlich Anzahl der Beiträge : 1305
Arbeit/Hobbies : Kartonbau/ Motorräder
Laune : Mal so mal so aber meistens Gut
Anmeldedatum : 03.01.08

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Mo 19 Okt 2015 - 23:52

Hallo Stephan

Ich Grundiere erst mal alles mit dem Pinsel dannach mit Airbrusch
Nach oben Nach unten
Bertholdneuss
Super-V.I.P.
Super-V.I.P.
avatar

Männlich Anzahl der Beiträge : 2499
Arbeit/Hobbies : Elektrotechn. (jetzt Rentner) Modellbau und mein Kino
Laune : wechselt wie das Wetter, beim Modellbauen aber gut
Anmeldedatum : 14.05.13

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Di 20 Okt 2015 - 8:45

Hallo Gusti,

das sieht ja schon von den ersten Bildern an nach einem
sehr schönen Baubericht aus.

Viel Spaß beim bauen !

Gruss Berthold
Nach oben Nach unten
Swissboy
V.I.P
V.I.P
avatar

Männlich Anzahl der Beiträge : 1393
Arbeit/Hobbies : Servicetechn. / Blasmusik, Familie und... wieder Modellbau
Laune : Yes, i can
Anmeldedatum : 08.03.13

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Sa 24 Okt 2015 - 10:14

Hallo Gusti

Da bin ich gerne mit dabei und verfolge deinen Bericht mit grossem Interesse.

Gruss Markus
Nach oben Nach unten
Millpet
Admin
Admin
avatar

Männlich Anzahl der Beiträge : 15819
Arbeit/Hobbies : keine, genug
Laune : mal so, mal so
Anmeldedatum : 26.12.07

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Sa 24 Okt 2015 - 13:56

Hallo Gusti

Wieder ein Highlight hier im Forum. großes ok
Bin sehr gespannt wie Du das alles machst.

Grüße
Peter

_________________
Meine Bastelwerke:
http://modellbauer.forum-aktiv.com/f217-millpet
Nach oben Nach unten
http://www.modellbauer.forum-aktiv.com
Gustibastler
V.I.P
V.I.P
avatar

Männlich Anzahl der Beiträge : 1305
Arbeit/Hobbies : Kartonbau/ Motorräder
Laune : Mal so mal so aber meistens Gut
Anmeldedatum : 03.01.08

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Sa 24 Okt 2015 - 21:40

Hallo zusammen

weiter gehts mit den Rädern



zusammen kleben und anschliesend mit dem Dremel verschliffen



das erste Rad ist fertig hmmmm Überlegen  ich weis nicht ob ich die Räder so lasse, oder an den Speichenenden Rundungen mache (Froschhäute)



Einzelteile bis zum fertigen Rad







ein Rad ist ja schon fertig hmmm scratch  scratch  soll ich die anderen noch machen oder gleich neue  scratch

Nach oben Nach unten
Rudy
Super-V.I.P.
Super-V.I.P.
avatar

Männlich Anzahl der Beiträge : 2306
Arbeit/Hobbies : Events- manager. Bastler
Laune : immer gut
Anmeldedatum : 27.12.07

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   So 25 Okt 2015 - 20:15

Das wird ja wieder ein echter Hammer. Der Gusti hat's halt drauf.
Nach oben Nach unten
Gustibastler
V.I.P
V.I.P
avatar

Männlich Anzahl der Beiträge : 1305
Arbeit/Hobbies : Kartonbau/ Motorräder
Laune : Mal so mal so aber meistens Gut
Anmeldedatum : 03.01.08

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   So 25 Okt 2015 - 22:16

Hallo zusammen

Servus Rudy Gruß  danke Prost

Nach einiger Recherche im Netz habe ich gesehen das meine Räder zu dieser T3 Ausführung stimmen

ergo ich habe sie alle fertig gebaut

Lokführer und Heizer habe ich auch schon,die Figur hat noch keine Arme weil ich noch nicht weis wo er in der Lock hinlangen soll



die nächsten Teile - Bremsanlage



schon zusammen und angemalt



hier schon verbaut



Ach du blöder Mist ein Konstruktionsfehler - der Stab von der Wurfbremse aus dem Führerhaus solte zum Bremsgestänge passen

grrrrrr scratch   1,8cm zu weit rechts



In der PC Konstruktion ist der fehler schon behoben am Modell muss ich jetzt halt ein Loch bohren

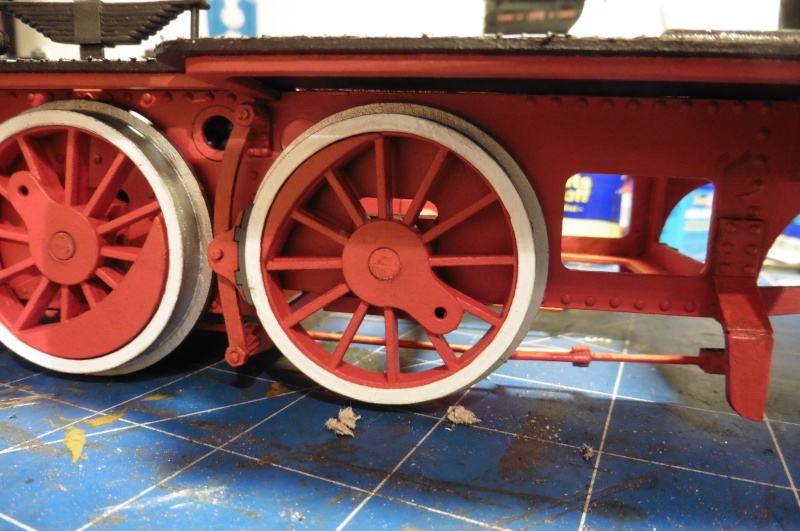

Jetzt Bauzustand



Radreifen sind bei meiner T3 sind weiß

Nach oben Nach unten
Gustibastler
V.I.P
V.I.P
avatar

Männlich Anzahl der Beiträge : 1305
Arbeit/Hobbies : Kartonbau/ Motorräder
Laune : Mal so mal so aber meistens Gut
Anmeldedatum : 03.01.08

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   So 1 Nov 2015 - 22:18

Hallo zusammen

habe an meiner Lock weiter gezeichnet Ergo ich habe wieder Teile zum bauen

zuerst die Radfederung


Das Bremsgestänge ist nun auch komplett und ist Funktionstüchtig klaro bei dem Masstab 1:22,5



Die vorderen Aufstiege sind auch drann



Neue zu verbauendeTeile



Die Rauchkammer







Die Führerhausrückwand (Nieten und vorgehensweise beim verbauen genau so wie beim Fahrgestell



Die Vorderwand vom Führerhaus



Jetzt beide Teile mit Farbe ausen (Seegrün Seidenmatt)





Zuletzt von Gustibastler am Mo 2 Nov 2015 - 1:25 bearbeitet; insgesamt 1-mal bearbeitet
Nach oben Nach unten
Gustibastler
V.I.P
V.I.P
avatar

Männlich Anzahl der Beiträge : 1305
Arbeit/Hobbies : Kartonbau/ Motorräder
Laune : Mal so mal so aber meistens Gut
Anmeldedatum : 03.01.08

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   So 1 Nov 2015 - 23:00

Die innenseiten





Die Fensterrahmen





Ramen montiert





Die Fensterscheiben



einlegen und an den offenen stellen mit Kleber auffüllen





so das wars mal wieder  winken

Nach oben Nach unten
Bertholdneuss
Super-V.I.P.
Super-V.I.P.
avatar

Männlich Anzahl der Beiträge : 2499
Arbeit/Hobbies : Elektrotechn. (jetzt Rentner) Modellbau und mein Kino
Laune : wechselt wie das Wetter, beim Modellbauen aber gut
Anmeldedatum : 14.05.13

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Di 3 Nov 2015 - 11:55

Hallo Gusti,

das sieht aber alles pefekt aus. Wenn ich so Dein Modell
betrachte, wird das der Modelik T3 Lok zum verwechseln
ähnlich sehen. Abgesehen, das alles durch die Laserteile viel
genauer ist und natürlich ein bewegliches Fahrwerk.

Viel Spaß beim weiterbauen.

Gruss Berthold
Nach oben Nach unten
Gustibastler
V.I.P
V.I.P
avatar

Männlich Anzahl der Beiträge : 1305
Arbeit/Hobbies : Kartonbau/ Motorräder
Laune : Mal so mal so aber meistens Gut
Anmeldedatum : 03.01.08

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Di 3 Nov 2015 - 13:34

Hallo zusammen

hallo Berthold

Ok dann muß ich mir doch mal den Modelik Bogen besorgen und nach sehen

werd ihn gleich mal bei Slawomir bestellen

na da bin ich mal gespannt

den  Plan den ich benutze habe  ich bei Echtdampf Freunde gefunden da ist die Lock 1:10 und die  fährt mit Dampf
Nach oben Nach unten
klaus.kl
Modellbauer
Modellbauer
avatar

Männlich Anzahl der Beiträge : 4
Arbeit/Hobbies : Modelleisenbahn, Flugmodellbau
Laune : ... verdientermaßen im Ruhestand
Anmeldedatum : 14.10.16

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Fr 14 Okt 2016 - 19:47

Hallo Gustibastler,

tolles Projekt hast du hier eingestellt. Wie ist den der aktuelle Stand?
Interessant ist auch der Maßstab 1:22,5 Spur2, da bin ich auch unterwegs.
Sind die LC Vorlagen selbst erstellt oder wo könnte man so was erwerben?

Viele Fragen auf einmal, sorry. (bin neu hier angemeldet und ist mein erster Beitrag)
Lese aber schon seit ein paar Jahren bei wirklich fantastischen Arbeiten im Kartonmodellbau mit. kleiner Applaus

Gruß Klaus
Nach oben Nach unten
Millpet
Admin
Admin
avatar

Männlich Anzahl der Beiträge : 15819
Arbeit/Hobbies : keine, genug
Laune : mal so, mal so
Anmeldedatum : 26.12.07

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Fr 14 Okt 2016 - 19:56

Hallo Klaus

Sei so nett und stelle Dich an andere Seite mal vor. Es kommt immer wieder vor, dass neue Mitglieder sich nicht vorstellen, ein paar Beiträge in verschiedenen Themen schreiben und sich dann wundern wenn sie gelöscht werden.
Wenn bestimmte Themen gelöscht werden, das kommt immer mal wieder vor, dann sind die Beiträge der einzelnen User auch gelöscht.
Nur http://modellbauer.forum-aktiv.com/f130-das-bin-ich wird nicht gelöscht und somit hast Du immer mindestens einen Beitrag geschrieben.
Das ist nämlich die Voraussetzung, dass man bei Inaktivität nicht gelöscht wird.

Grüße
Peter

_________________
Meine Bastelwerke:
http://modellbauer.forum-aktiv.com/f217-millpet
Nach oben Nach unten
http://www.modellbauer.forum-aktiv.com
Jürgen Düll
Admin
Admin
avatar

Männlich Anzahl der Beiträge : 3118
Arbeit/Hobbies : Modellbau, Motorrad, etc... etc...
Laune : Immer gut drauf !
Anmeldedatum : 23.12.07

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Fr 14 Okt 2016 - 22:16

Hallo Gusti,

super Sache was du da machst, sehe gespannt zu..... Daumen

_________________
Gruß Jürgen


...Der Anfang aller Freuden ist der erste Schnitt
_________________________________________
Im Bau : IJN Nisshin
Fertiggestellt : S.M.S. Oldenburg, IJN Shikishima
Nach oben Nach unten
http://modellbauer.forum-aktiv.com
xedos
V.I.P
V.I.P


Männlich Anzahl der Beiträge : 1433
Arbeit/Hobbies : zu viel/Modellbau,Sport, Bienen, Bogenschiessen, Heavy-Metal,
Laune : am liebsten gut
Anmeldedatum : 16.06.09

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Sa 15 Okt 2016 - 15:31

Guten Tag Gusti,

....ohne Worte.... - ....sensationell....

Grüße

XEDOS
Nach oben Nach unten
Gustibastler
V.I.P
V.I.P
avatar

Männlich Anzahl der Beiträge : 1305
Arbeit/Hobbies : Kartonbau/ Motorräder
Laune : Mal so mal so aber meistens Gut
Anmeldedatum : 03.01.08

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Sa 15 Okt 2016 - 19:17

Hallo Leute

Danke für das Lob ich muss euch leider noch vertrösten

erst muss ich noch die Dresdner Frauenkirche fertig stellen
Nach oben Nach unten
Gustibastler
V.I.P
V.I.P
avatar

Männlich Anzahl der Beiträge : 1305
Arbeit/Hobbies : Kartonbau/ Motorräder
Laune : Mal so mal so aber meistens Gut
Anmeldedatum : 03.01.08

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Mi 30 Nov 2016 - 13:11

Hallo Leute

Heute geht es weiter an der nächsten offene Baustelle, Frauenkirche Dresden muss noch warten  Very Happy  Very Happy

nach dem ich mich mal wieder an den PC gesetzt, und neue Teile gezeichnet habe




ein Überzug mit 300g Karton




eine ganz schöne Nieterei Very Happy Very Happy

der schon verlegte Holzboden musste weichen hat nicht ganz gepasst
Nach oben Nach unten
klaus.kl
Modellbauer
Modellbauer
avatar

Männlich Anzahl der Beiträge : 4
Arbeit/Hobbies : Modelleisenbahn, Flugmodellbau
Laune : ... verdientermaßen im Ruhestand
Anmeldedatum : 14.10.16

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Mi 30 Nov 2016 - 15:23

Hallo Gustibastler,

super das es weitergeht, sieht schon sehr gut aus. Ich bin immer wieder erstaunt, was man mit LC Modellen so zaubern kann. Nicht schlecht, dass das alles nur aus „Pappe“ gemacht ist.

Viel Spaß beim weiterbauen.
Klaus
Nach oben Nach unten
Gustibastler
V.I.P
V.I.P
avatar

Männlich Anzahl der Beiträge : 1305
Arbeit/Hobbies : Kartonbau/ Motorräder
Laune : Mal so mal so aber meistens Gut
Anmeldedatum : 03.01.08

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Mi 30 Nov 2016 - 15:56

Hallo zusammen

und weiter gehts






Nach oben Nach unten
Helmut Dully
V.I.P
V.I.P
avatar

Männlich Anzahl der Beiträge : 1065
Arbeit/Hobbies : Pensionist, Enkelkinder, Modellbau
Laune : Immer gut drauf
Anmeldedatum : 01.08.11

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Mi 30 Nov 2016 - 18:57

Hallo Gusti !

Nicht nur sehr schön gebaut, auch wie du die Bauabschnitte erklärst einfach genial. kleiner Applaus kleiner Applaus
Nach oben Nach unten
Gustibastler
V.I.P
V.I.P
avatar

Männlich Anzahl der Beiträge : 1305
Arbeit/Hobbies : Kartonbau/ Motorräder
Laune : Mal so mal so aber meistens Gut
Anmeldedatum : 03.01.08

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Mi 30 Nov 2016 - 19:17

Tach zusammen

so noch etwas weiter Feuerbüchse ist fertig





was wird das denn





Erinnert mich irgent wie an ein U-Boot Very Happy Very Happy



oder Flugzeug



nö soll aber der Kessel werden

Nach oben Nach unten
Jürgen Düll
Admin
Admin
avatar

Männlich Anzahl der Beiträge : 3118
Arbeit/Hobbies : Modellbau, Motorrad, etc... etc...
Laune : Immer gut drauf !
Anmeldedatum : 23.12.07

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Mi 30 Nov 2016 - 19:23

Hallo Gusti,

einfach genial, gefällt mir gut...... Daumen

_________________
Gruß Jürgen


...Der Anfang aller Freuden ist der erste Schnitt
_________________________________________
Im Bau : IJN Nisshin
Fertiggestellt : S.M.S. Oldenburg, IJN Shikishima
Nach oben Nach unten
http://modellbauer.forum-aktiv.com
Gustibastler
V.I.P
V.I.P
avatar

Männlich Anzahl der Beiträge : 1305
Arbeit/Hobbies : Kartonbau/ Motorräder
Laune : Mal so mal so aber meistens Gut
Anmeldedatum : 03.01.08

BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler   Mi 30 Nov 2016 - 19:47

Hallo Leut

Merci ! Klaus,Helmut,Jürgen Very Happy Very Happy Very Happy

t äää täää fertig





Nach oben Nach unten
Gesponserte Inhalte




BeitragThema: Re: Preusische T3 1:22,5 gebaut von Gustibastler

Nach oben Nach unten

Preusische T3 1:22,5 gebaut von Gustibastler
Vorheriges Thema anzeigen Nächstes Thema anzeigen Nach oben
Seite 1 von 3Gehe zu Seite : 1, 2, 3  Weiter
 Ähnliche Themen
-
» Bismarck 1:100 gebaut von Gustibastler
» Vergrößerte Bismarck-Teile, gebaut von Gustibastler
» Frauenkirche in 1:150 gebaut von Gustibastler
» Fertig - Krappenkutter ca.1:50 gebaut von gustibastler
» WHV Bismarck gebaut 1980

Befugnisse in diesem ForumSie können in diesem Forum nicht antworten
Modellbauer Forum :: Kartonmodelle :: Fahrzeuge :: Bauberichte-
Gehe zu:
